【主要技術參數】

產品商標

特商牌

公告批次

225

產品名稱

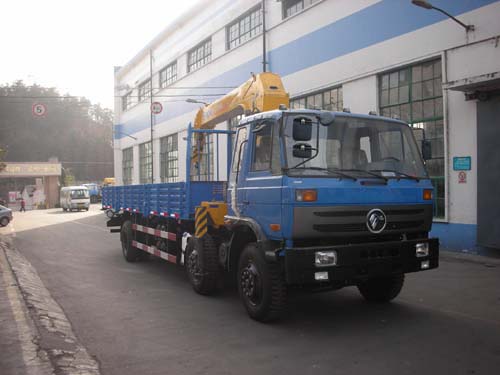

DFE5250JSQF型隨車起重運輸車

產品號

ZJPEM3FC01F

總質量

24900

罐體容積

額定載質量

12305,11805,12005,11505

外形尺寸

11300,12000×2500×3850

整備質量

12400,12900,12700,13200

貨廂尺寸

7700,7500,8500,8200×2300×550,800

額定載客

準拖掛車總質量

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

20/10,20/9

前懸/后懸

1420/3030,1420/3230

軸數

3

軸距

1950+3200,2100+4750,2100+5250

軸荷

6850/6850/11200

最高車速

90

其它

隨底盤選裝駕駛室。僅選用底盤2100+4750mm和2100+5250mm軸距。整車外形長度尺寸、軸距、接近角/離去角、前懸/后懸一一對應。大廂長度尺寸與載質量、整備質量一一對應。當軸距為2100+4750mm時,對應大廂長度尺寸和吊機型號為7700mm(SQ8SA),7500mm(SQ10SA);當軸距為2100+5250mm時,對應大廂長度尺寸為8500mm(SQ8SA),8200mm(SQ10SA)。選裝隨車起重機型式為伸縮式,起重機型號、質量和最大起升載荷分別為(Kg):SQ8SA,4000,8000;SQ10SA,4500,10000kg。護欄材料:Q235,與車架螺栓連接。后部防護斷面尺寸(寬度×厚度)的為110×55mm,離地高度510mm。

【底盤技術參數】

底盤型號

DFE5250JSQFJ

底盤名稱

隨車起重運輸車底盤

商標名稱

特商牌

生產企業

東風汽車公司

外形尺寸

7925,11170,11870×2490×2900,3100

輪胎數

8

接近角/離去角

20/36,20/17,20/16

輪胎規格

10.00-20,10.00R20,11.00-20,11.00R20

鋼板彈簧片數

10/10/12+9

前輪距

1960/1960

燃料種類

柴油

后輪距

1860

排放標準

GB3847-2005,GB17691-2005國III

發動機型號

發動機生產企業

排量

功率

YC6J200-42

ISDe210 40

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

6500

6700

147

155

【主要技術參數】,

產品商標

特商牌

公告批次

225

產品名稱

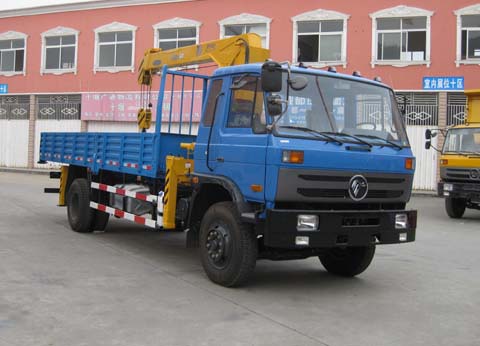

DFE5120JSQF型隨車起重運輸車

產品號

ZJPEK3FC01F

總質量

12400

罐體容積

額定載質量

5005,4805,4505,4405

外形尺寸

7540,7920,8700,9000×2490×3650

整備質量

7200,7400,7700,7800

貨廂尺寸

4400,4800,5500,6100×2294×550

額定載客

準拖掛車總質量

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

20/14,20/13,20/11,20/12

前懸/后懸

1420/2170,1420/2300,1420/2580,1420/2480

軸數

2

軸距

3950,4200,4700,5100

軸荷

5000/7400

最高車速

85

其它

隨底盤選裝駕駛室。選裝隨車起重機型式為伸縮式,起重機型號、質量和最大起升載荷分別為(Kg):SQ5SK3:2600,5000。外形長度尺寸,大廂長度尺寸,接近角/離去角,前懸/后懸及載質量,整備質量一一對應。護欄材質:Q235,與車架螺栓連接。后部防護斷面尺寸(寬度×厚度)的為110×55mm,離地高度510mm。

【底盤技術參數】

底盤型號

DFE5120JSQFJ

底盤名稱

隨車起重運輸車底盤

商標名稱

特商牌

生產企業

東風汽車公司

外形尺寸

7420,7820,8570,8920×2470×2800

輪胎數

6

接近角/離去角

20/24,20/22,20/20,20/21

輪胎規格

8.25-20,9.00-20

鋼板彈簧片數

10/10+8

前輪距

1810,1910

燃料種類

柴油

后輪距

1800

排放標準

GB3847-2005,GB17691-2005國III

發動機型號

發動機生產企業

排量

功率

YC4E160-42

ISDe160 40

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

4260

4500

118

118

【主要技術參數】

產品商標

特商牌

公告批次

225

產品名稱

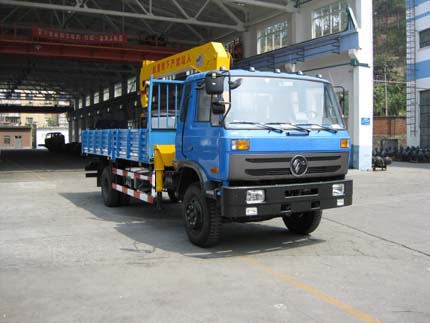

DFE5161JSQF型隨車起重運輸車

產品號

ZJPEL3FC01X

總質量

15900

罐體容積

額定載質量

7405,7205,6905,6805

外形尺寸

7540,7920,8700,9000×2490×3650

整備質量

8300,8500,8800,8900

貨廂尺寸

4400,4800,5500,6100×2294×550

額定載客

準拖掛車總質量

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

20/14,20/13,20/11,20/12

前懸/后懸

1420/2170,1420/2300,1420/2580,1420/2480

軸數

2

軸距

3950,4200,4700,5100

軸荷

5900/10000

最高車速

90

其它

隨底盤選裝駕駛室。選裝隨車起重機型式為伸縮式,起重機型號、質量和最大起升載荷分別為(Kg): QYS-6.3:3500,6300。外形長度尺寸、大廂長度尺寸、軸距、接近角/離去角、前懸/后懸及載質量、整備質量一一對應。護欄材料:Q235,與車架螺栓連接。后部防護斷面尺寸(寬度×厚度)的為110×55mm,離地高度510mm。

【底盤技術參數】

底盤型號

DFE5161JSQFJ

底盤名稱

隨車起重運輸車底盤

商標名稱

特商牌

生產企業

東風汽車公司

外形尺寸

7420,7820,8570,8920×2470×2800

輪胎數

6

接近角/離去角

20/24,20/22,20/20,20/21

輪胎規格

10.00-20,10.00R20

鋼板彈簧片數

10/10+8

前輪距

1910,1960

燃料種類

柴油

后輪距

1800,1860

排放標準

GB3847-2005,GB17691-2005國III

發動機型號

發動機生產企業

排量

功率

YC6J180-42

ISDe210 40

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

6500

6700

132

155

【主要技術參數】

產品商標

特商牌

公告批次

225

產品名稱

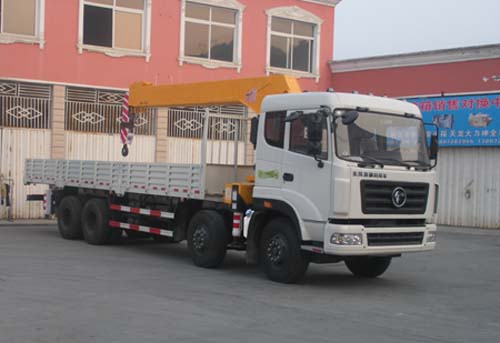

DFE5311JSQF1型隨車起重運輸車

產品號

ZJPES3FC01B

總質量

31000

罐體容積

額定載質量

14105,14305

外形尺寸

12000×2500×3850

整備質量

16700,16500

貨廂尺寸

8200,8400×2294×550,800

額定載客

準拖掛車總質量

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

19/10

前懸/后懸

1480/2870

軸數

4

軸距

1950+3550+1350,1950+3800+1350,2100+4250+1300

軸荷

6500/6500/18000(并裝雙軸)

最高車速

90

其它

隨底盤選裝駕駛室。選裝隨車起重機型式為伸縮式,起重機型號、質量和最大起升載荷分別為(Kg):SQ14SK4Q,4800,14000kg;SQ12SK3Q,4500, 12000kg。大廂長度尺寸,載質量,整備質量,吊機的對應關系為:8200,14105,16700,SQ14SK4Q;8400,14305,16500,SQ12SK3Q。護欄材料:Q235,與車架螺栓連接。后部防護斷面尺寸(寬度×厚度)的為110×55mm,離地高度510mm。

【底盤技術參數】

底盤型號

DFE5311JSQFJ1

底盤名稱

隨車起重運輸車底盤

商標名稱

特商牌

生產企業

東風汽車公司

外形尺寸

9430,9680,11850×2490×2900,3200,3700

輪胎數

12

接近角/離去角

19/39,19/18

輪胎規格

10.00-20,10.00R20,11.00-20,11.00R20

鋼板彈簧片數

9/9/9,10/10/10

前輪距

1980/1980

燃料種類

柴油

后輪距

1860/1860

排放標準

GB3847-2005,GB17691-2005國III

發動機型號

發動機生產企業

排量

功率

ISDe270 40

YC6A280-40

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

6700

7255

198

206

【主要技術參數】

產品商標

特商牌

公告批次

225

產品名稱

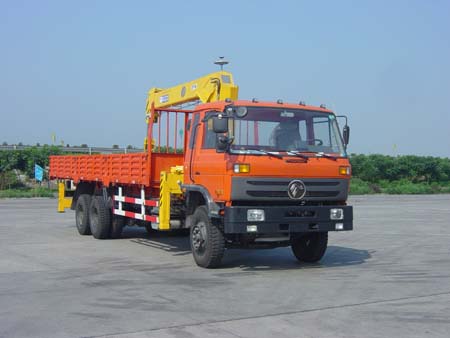

DFE5258JSQF型隨車起重運輸車

產品號

ZJPER3FC01R

總質量

24900

罐體容積

額定載質量

11805,11705,11305,11205

外形尺寸

11380,12000×2500×3800

整備質量

12900,13000,13400,13500

貨廂尺寸

7500,7700,8200,8500×2294×550,800

額定載客

準拖掛車總質量

駕駛室準乘人數

3

載質量利用系數

接近角/離去角

19/10,19/9

前懸/后懸

1480/3250,1480/3370

軸數

3

軸距

4350+1300,5350+1300,5850+1300

軸荷

7000/17900(并裝雙軸)

最高車速

90

其它

隨底盤選裝駕駛室。僅選用底盤5350+1300mm和5850+1300mm軸距。選裝隨車起重機型式為直臂伸縮式,起重機型號、質量和最大起升載荷分別為:QYS-12IV,5000kg,12000kg,QYS-10III,4300kg,10000kg。外形長度尺寸、大箱長度尺寸、軸距、載質量、整備質量及吊機對應關系為:11380,7500,5350+1300,11805,12900,QYS-12IV;11380,7700,5350+1300,11705,13000,QYS-10III;12000,8200,5850+1300,11305,13400,QYS-12IV;12000,8500,5850+1300,11205,13500,QYS-10III。護欄材料:Q235,與車架螺栓連接。后部防護斷面尺寸(寬度×厚度)的為110×55mm,離地高度510mm。

【底盤技術參數】

底盤型號

DFE5258JSQFJ

底盤名稱

隨車起重運輸車底盤

商標名稱

特商牌

生產企業

東風汽車公司

外形尺寸

9580,11280,11880×2490×2900,3200

輪胎數

10

接近角/離去角

19/20,19/16,19/15

輪胎規格

10.00-20,10.00R20,11.00-20 16PR,11.00R20 16PR

鋼板彈簧片數

10/13

前輪距

1980

燃料種類

柴油

后輪距

1860/1860

排放標準

GB3847-2005,GB17691-2005國III

發動機型號

發動機生產企業

排量

功率

YC6J245-42

ISDe245 40

廣西玉柴機器股份有限公司

東風康明斯發動機有限公司

6500

6700

180

180
